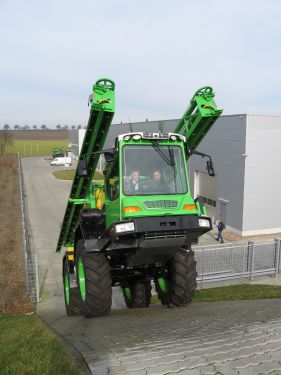

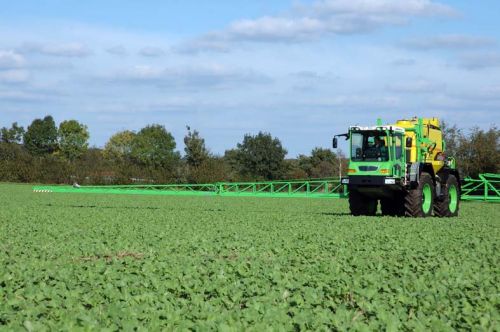

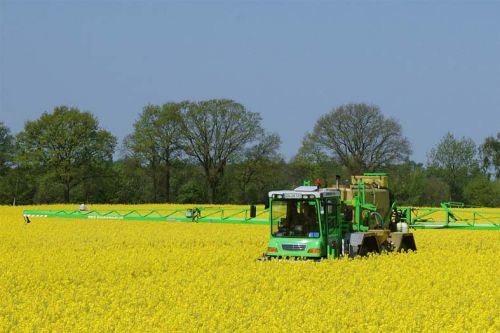

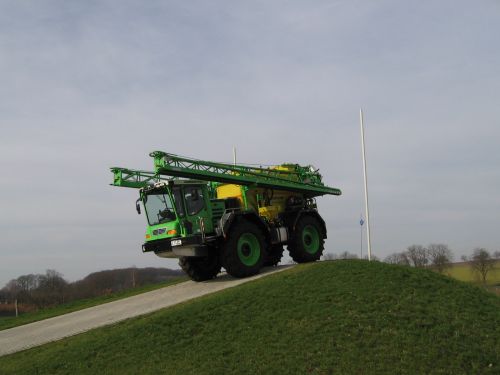

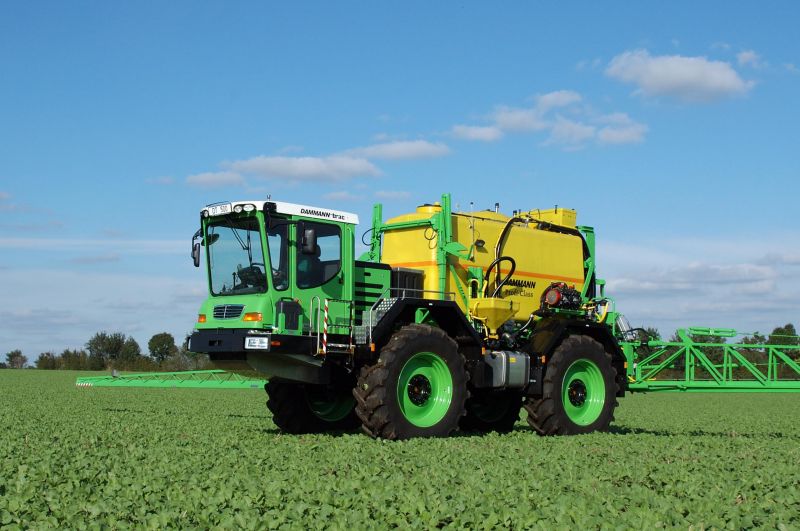

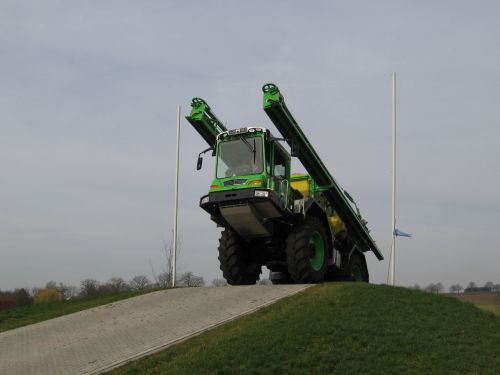

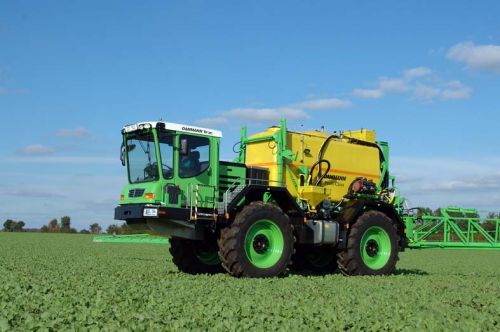

DAMMANN –Trac DT500 önjáró permetezőgép



A jármű a Dammann és a Mercedes Benz cégek közös fejlesztése. Az önjáró Dammann – trac gyártásának több mint 20 éves tapasztalata a gépnek megbízhatóságot, gyakorlatorientált kezelést és teljesítményt kölcsönöz. A fejlesztéshez az Unimog U 500 alváz szerkezetét használták fel. A munkavégzés követelményeihez az alváz speciális kivitelben készült.

A jármű egy nagyteljesítményű, mechanikus hajtóművel rendelkezik, ami nehéz talajviszonyok esetén is hatékony, különlegesen magas, állandó vonóteljesítményt biztosít. A kapcsolható összkerékhajtás mindkét tengelyen differenciálzárral kompromisszum nélkül 100%-os nyomatékátadást tesz lehetővé. A tengelyek azonos fordulattal, teljesen azonos nyomatékkal hajtottak, ez a hatás abszolút nyugodt járást és talajkímélő haladást biztosít a kultúrában. A megemelt tengelyelrendezés a gépnek kiemelkedő szabad hasmagasságot biztosít. A járószerkezet minden tengelyen teljesen rugózott, ez a járműnek optimális menettulajdonságokat kölcsönöz. A beépített pótkocsiféken és kapcsolószerkezeten keresztül vontatmány hozzákapcsolása is lehetséges. Széria felszereléshez tartozik a sárvédő és a gumitoldat. Ezek védik a rászerelt munkagépet és a mögötte haladó járművet a sár felszóródásától.



DT 500  műszaki adatai

Alváz:

Merev alváz, gyorskapcsoló keret, szervókorányzású elsőtengely, 4 azonos méretű kerék 340/85 R48 10 furatos felnivel, rugózott tengelyek

Hajtómű:

Mechanikus, összkerékhajtás differenciálzárral mindkét tengelyen 100%-os nyomatékátadással, EAS hajtómű automatikus kapcsolószerkezettel (8 előremeneti-/ 6 hátrameneti fokozattal), sebesség 40 km/h, illetve 50 km/h (kerékmérettől függően), pneumatikus-, minden kerékre ható fékrendszer

Hidraulika:

Kétkörös hidraulika – hidraulika hajtómű 55 l/min = 15 kW teljesítmény

Munkahenger hidraulika 26 l/min – vezérlés: elektrohidraulikus 2 kettősműködésű vezérlőegység 4 csatlakozóval hátul bővíthető.







DT 500

Alváz:

Mercedes – Benz

Unimog U 500

Motor:

6 - hengeres Mercedes Benz dieselmotor, Típus: OM 906 LA Euro 3  turbófeltöltővel, teljesítmény 170 kW (230 LE), vízhűtéses, üzemanyagtank 200 l

Gumiabroncsok:

10 furatos felnivel

340/85 R48

Alternatív lehetőség:

520/70 R34

Pótkocsi vonópofa:

(gumiabroncstól függő)

16 t vontatott tömegig

Szabad hasmagasság:

(gumiabroncstól függő)

900 mm-ig

Nyomtávolság:

1800 – 2000 mm

Hosszúság:

7,10 m

Szélesség:

2,55 m

Magasság:

3,30 m

Tengelytáv:

3350 mm

Tengelycsőméret:

2150 mm

Megengedett össztömeg:

14500 kg

Megengedett tengelyterh. elöl:

7000 kg

Megengedett tengelyterh. hátul:

8000 kg

Legnagyobb sebesség:

50 km/h kerékmérettől függően

Elektromos áramellátás:

24 Voltos rendszer (12 Voltos transzformátor)

A járószerkezetre 4.500 illetve 5.000 literes Profi-Class permetező felépítmény szerelhető, 24- 36 m szórókerettel.



      Részletes műszaki jellemzők:

·   Stabil alapkeret az alacsony súlypont miatt közvetlen tartályráhelyezéssel

·   Keret golyós -csapos felszereléssel a munkagépváltáshoz

·   GFK-biztonsági tartály 5% többlet térfogattal

·   Tartály hullámtörő lemezekkel a biztonságos szállításhoz, belső örvényfékkel, előszűrővel és leválasztóval a durva szennyeződésekhez

·   Integrált tisztavizes tartály

·   Tank-Control - digitális folyadékszint mérő

·   Hidraulikus emelőoszlop, integrált tömlővezetőkkel van ellátva.

·   Hidraulikusan nyitható-zárható szórókeret, 50% alumíniumból a nagyobb stabilitás és súlycsökkentés miatt

·   Szórókeret hidraulikus biztosítóval a szállításhoz

·   Pneumatikus lejtőkiegyenlítő vízszintes és függőleges irányú keret lengéscsillapítással

·   Fúvókacső ½”-os V2A, 50 cm fúvókatávolság, egyedi fúvókatartók, bajonett fúvókasapka

·   Injektorfúvóka POM, 1 készlet választás szerint

·   Membránszivattyú – erősített, hosszú élettartamú

·   Hidraulikus szivattyúhajtás közvetlenül a gépről

·   4-utas-szívóarmatúra 3”, automatikusan vezérelhető

·   4-utas-programcsap, nyomástartományban automatikusan vezérelhető

·   Nagyméretű szívó- és nyomószűrő

·   Elektropneumatikus fúvókalekapcsoló

·   Szórókeret öblítés automatikus átkapcsolással

·    Elektropneumatikus nyomásszabályzás

·   Tartály belsőtisztító fúvókáról

·   Automata pneumatikus nyomószűrő átmosó

·   Távkapcsolású pneumatikus keverőmű lekapcsoló

·   Elektropneumatikus nyomóvezeték leürítő

·   Kezelőrész BT II-kapcsoló billenőkapcsolóról, digitális nyomáskijelző, megvilágított, különleges funkciók lehetnek, soros port a komputernek

·   Vezetőfülke csatlakozóajzat

·   Kézmosótartály 20 l

·   Bemosócsap pneumatikusan elfordítható, tartály 60 l, göngyölegmosó injektorral, szívóvezeték 400-700 l/perc



A gép az alábbi opciókkal egészíthető ki: félautomatikus vagy automatikus szórókeret vezérlés keretmagasság illesztéssel – légrásegítéses D-A-S – Dual-Air-System – pneumatikus többfúvókás tartóbak multifunkciós vezérléssel – párhuzamos haladást vezérlő rendszer, ez mind igény szerint rendelhető.

Hosszú évek fejlesztő munkáját követően ezt a sikeres technikát továbbfejlesztve, rendelkezésre áll a pneumatikus egyes fúvókatartó mellett a kettős- és négyes fúvókatartó is. Egy beépített cirkulációs vezeték gondoskodik az egyenletes hatóanyag szétosztásról a fúvókákhoz anélkül, hogy előzetesen permetezés történne, továbbá állandó átöblítését is elvégzi a vezetékeknek.

A gép felszerelhető Trac-Leader GPS párhuzamos nyomkövetővel. A rendszer lehetővé teszi az egyenes haladást a nyommal párhuzamosan. Egy nagyméretű LED kijelző a motorház látóterében mutatja a vezetőnek az információkat, amikkel a helyes irányt tudja tartani.





Cserélhető felépítmény

Az eszközhordozó széria felszerelése a gyorsan cserélhető keretszerkezet, amely lehetővé teszi különböző rászerelt munkagépek kapcsolását, mint pl. rászerelt permetezőgép, műtrágyaszóró stb. felszerelését. A rögzítőkeret hárompont alátámasztású lengéscsillapítóval szerelt. Ezáltal kíméli a rászerelt munkagép szerkezeti elemeit az elcsavarodáskor. A gép hidraulikus hajtóműve szériafelszerelés, természetesen igény szerint mechanikus vagy segédhajtóművel is rendelhető.

A járószerkezetre felszerelhető a Güstrower 6m3 röpitőtárcsás műtrágyaszóró.
